當前位置：HG/T 5633-2019碳化硅換熱器行業標準范圍和規范性引用文件
1、HG/T 5633-2019碳化硅換熱器行業標準范圍
1.1 本標準規定了列管式碳化硅換熱器(以下簡稱"換熱器")的術語和定義、型式、主要尺寸及基本參數、原材料、設計、制造、檢驗和驗收、包裝、運輸和貯存、出廠文件。

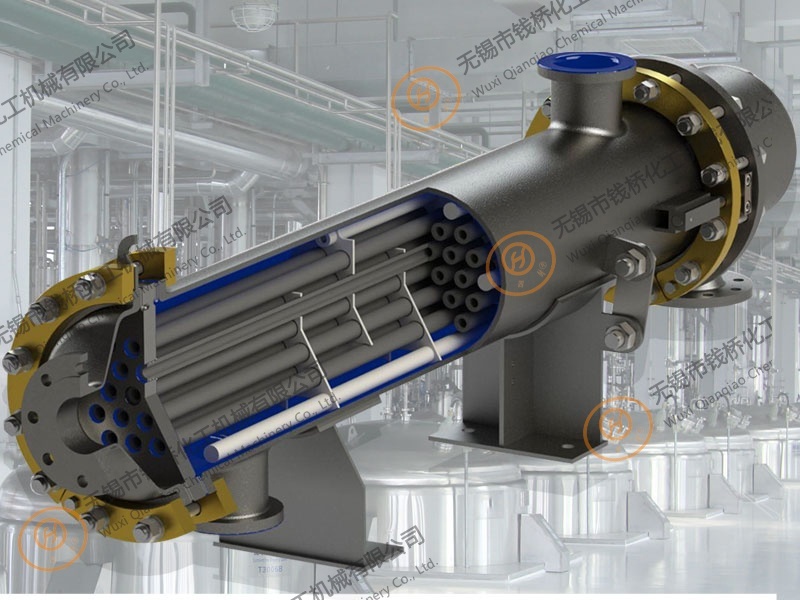

1.2 本標準適用于公稱直徑不大于900 mm的以碳化硅管為換熱元件的列管式換熱器。
1.3 本標準不適用于除硫酸外的極度危害介質的換熱器。
1.4 本標準適用的換熱器的設計壓力：
a)對于硫酸、毒性危害程度為高度危害介質、氣體和液化氣體等介質,介質側的工作壓力應小于0.1 MPa；
b)對于除a)以外的介質,設計壓力應不大于1.6 MPa且介質最高工作溫度應小于其標準沸點。
1.5 本標準適用的換熱器的設計溫度：
a)對于換熱器的殼體為鋼制容器,應符合GB/T 150的要求
b)對于換熱器的殼體為搪玻璃容器,應符合GB 25025的要求
c)對于換熱器的殼體為氟塑料襯里容器,應符合GB/T 35974.2的要求;
d)對于換熱器的殼體為鋼襯橡膠襯里設備,應符合HG/T 20677的要求。
2、HG/T 5633-2019碳化硅換熱器行業標準規范性引用文件
下列文件對于本文件的應用是必不可少的,凡是注日期的引用文件,僅往日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件.
GB/T 150.1 壓力容器第1部分：通用要求
GB/T 150.2 壓力容器第2部分：材料
GB/T 150.3 壓力容器第3部分：設計
CB/T 150.4 壓力容器 第4部分：制造、檢驗和驗收
GB/T 151熱交換器
GB/T 3045 普通磨料 碳化硅化學分析方法
GB/T 10610 產品幾何技術規范(GPS)表面結構、輪廓法、評定表面結構的規則和方法
GB 25025 搪玻璃設備技術條件
GB/T 26501 氟塑料襯里壓力容器、通用技術條件
GB/T 35974.2 塑料及其襯里制壓力容器、第2部分：材料
GB/T 35974.5 塑料及其襯里制壓力容器、第5部分：塑料材里制壓力容器的制造、檢查與檢驗
HG/T 20592 鋼制管法蘭(PN系列)
HG/T 20677 橡膠襯里化工設備設計規范
JB/T 4712.1 容器支庭、第1部分：鞍式支座
JB/T 4712.3 容器支座、第3部分：耳式支座
JB/T 4711 壓力容器涂敷與運輸包裝
JB/T 4732鋼制壓力容器--分析設計標準
JC/T 2212 常壓固相燒結碳化硅陶瓷熱交換管
NB/T 47003.1 鋼制焊接常壓容器
